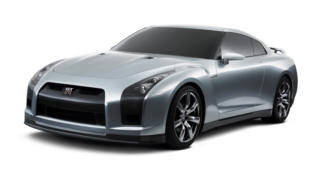

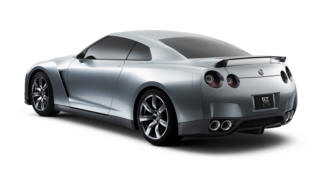

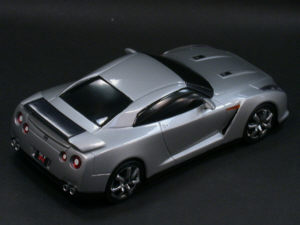

Nissan GT-R Proto
Salone di Tokyo 2005
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

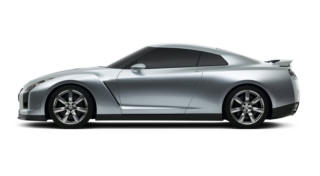

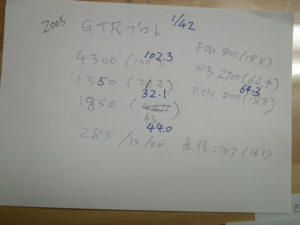

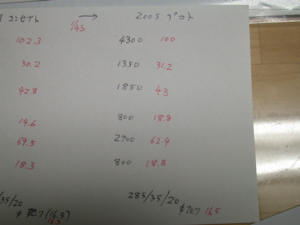

![]() 実寸からスケールを割り出してみる |
![]() 42スケールで採寸する |

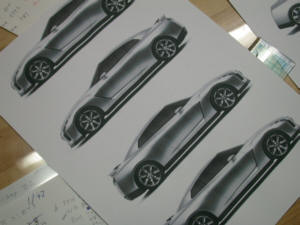

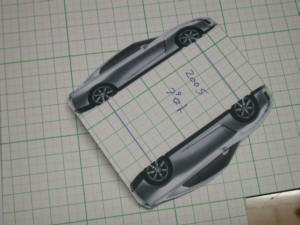

![]() PCデータでフリップをかける |
![]() 車幅の枠を作り |

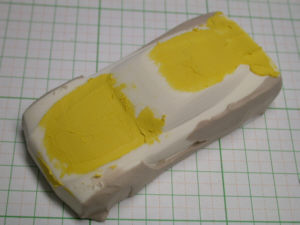

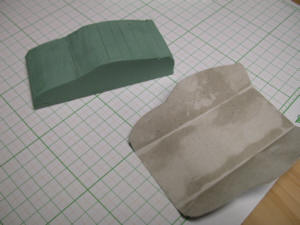

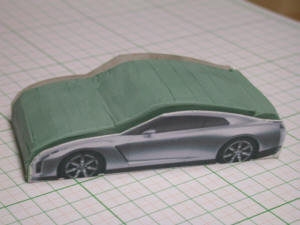

![]() 粘土を挟む |
![]() 成形したら取り出す |

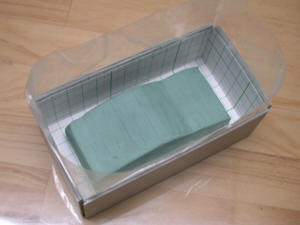

![]() 枠を作りシリコンを注型 |

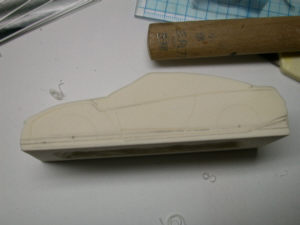

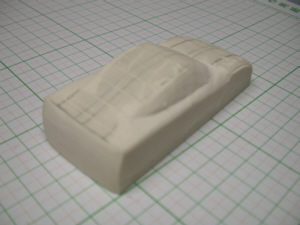

![]() 樹脂になったボディを削りこみます |
![]() 時々、ペーパーを当てて見ると |
![]() 面が見えてくる |

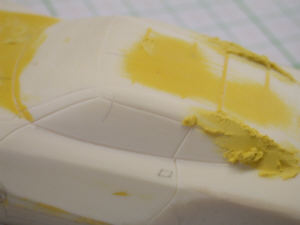

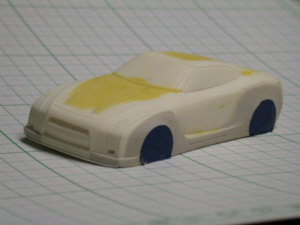

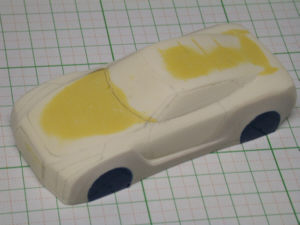

![]() 凹んだ箇所はパテで盛り付け |
![]() この繰り返しで形にしていく |

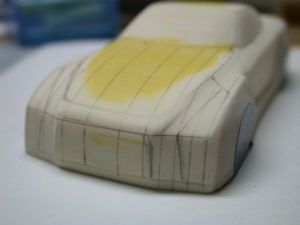

![]() トースカンで線をいれシンメトリーも確認 |

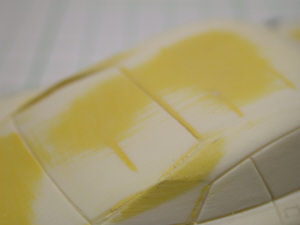

![]() ボンネットのふくらみも |

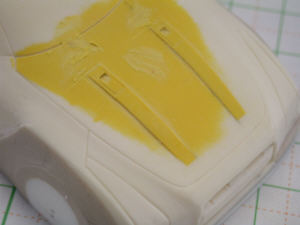

![]() マスキングをしてパテ盛り |
![]() タイヤハウスのふくらみの工作 |

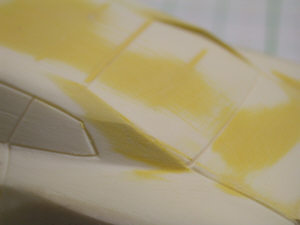

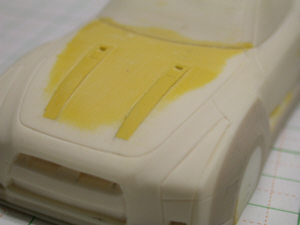

![]() ボンネットの造形 |

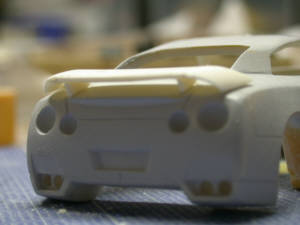

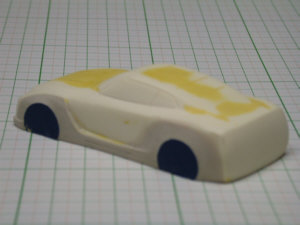

![]() リヤも左右のバランスを見て |
![]() 資料にある影を見落とさないように |
![]() 成形していく |
![]() 少しずつ、薄くしていく |
![]() 一箇所に集中しないで |
![]() 全体のバランスを見ながら |
![]() 形にしていくと気が付くと |
![]() このようになります |
![]() ボディのシルエットの完成 |

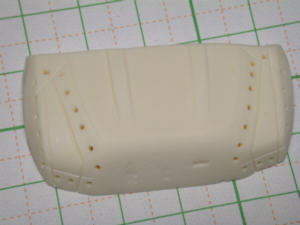

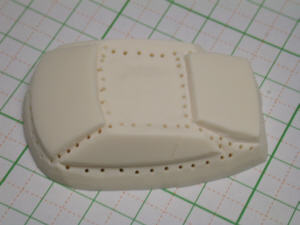

![]() 窓の型を取ります |
![]() ここからは、細かいディティールの造形。 |

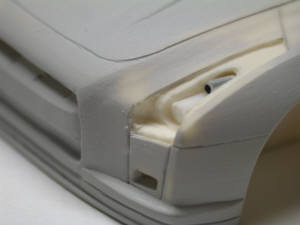

![]() 彫刻刀で削り込みます |

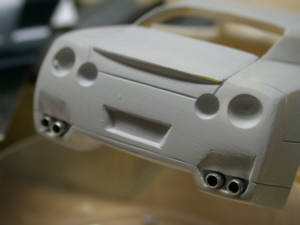

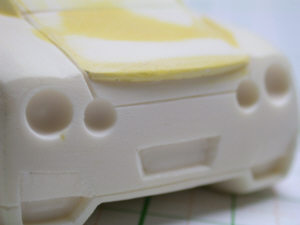

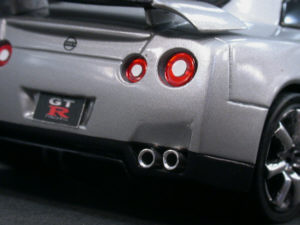

![]() パイプでマフラーの穴を確認 |

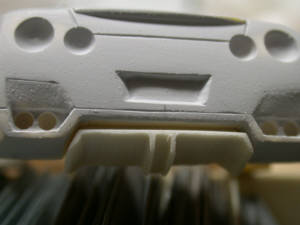

![]() ディフューザーも削りだし |

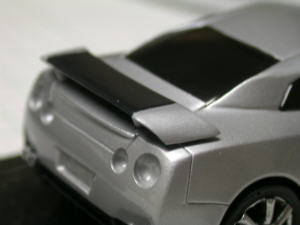

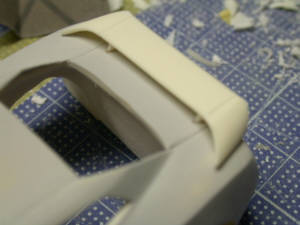

![]() ウイングも |
![]() フィッティングをしながら |

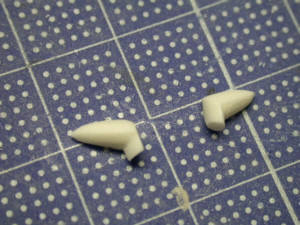

![]() サイドミラーも無垢から削りだし |
![]() エクステリアのパーツが揃いました |

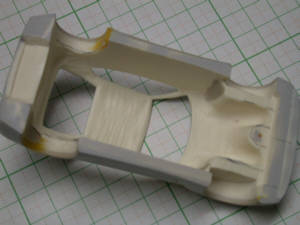

![]() インテリアの制作です |
![]() リューターで削ります |

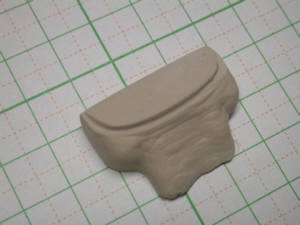

![]() ダッシュボードや |

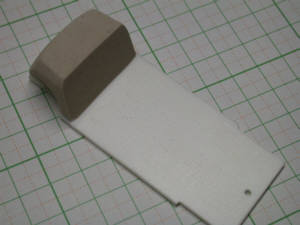

![]() リヤトレイもパテで造形 |

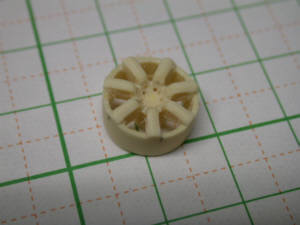

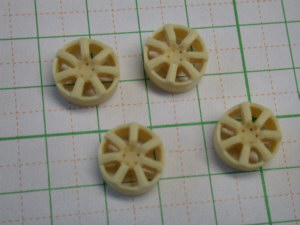

![]() ホイールも樹脂から削りだし |

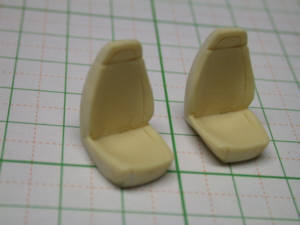

![]() シートも2席 |

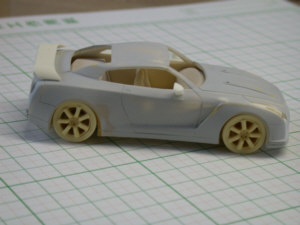

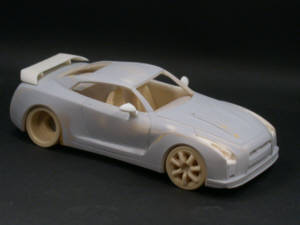

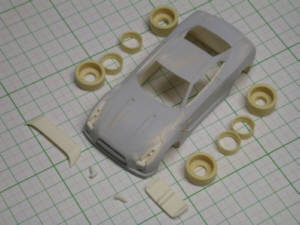

![]() 仮組みをして |
![]() クリアランスをチェック |

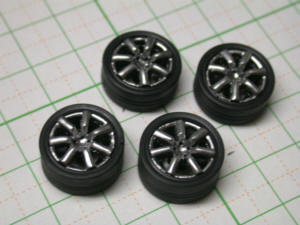

![]() ホイールも複製して |

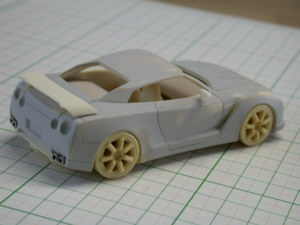

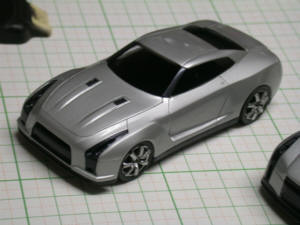

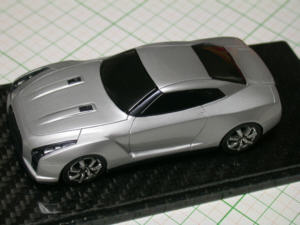

![]() らしくなりました |

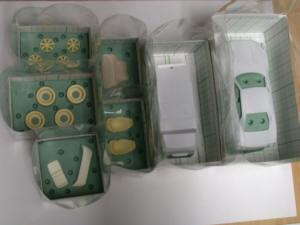

![]() 同じパーツは複製します |

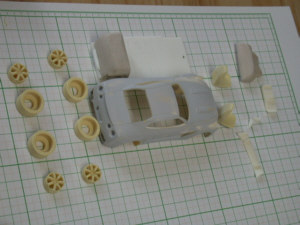

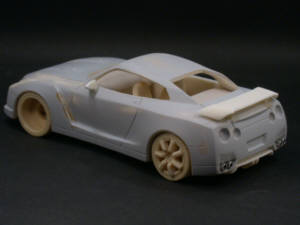

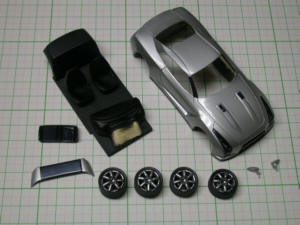

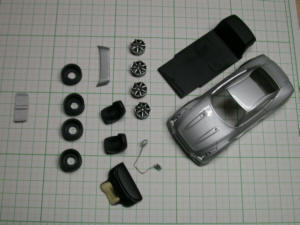

![]() 全てのパーツが揃いました |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
